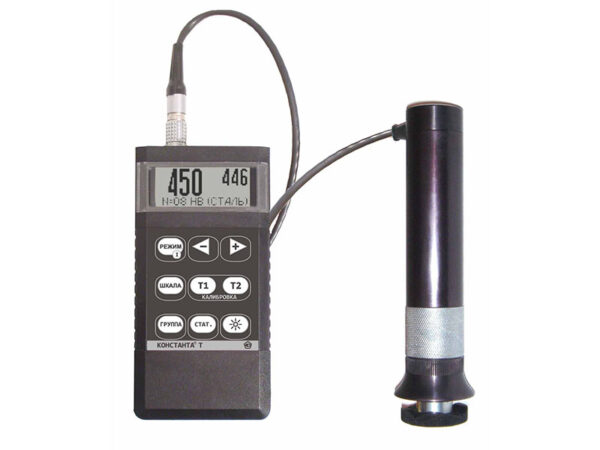

Твердомір ультразвуковий Константа Т

Description

Твердомір металів ультразвуковий імпедансний.
Працює зі змінними перетворювачами таких типів: УЗДТ-50N, УЗДТ-10N, УЗДТ-100N.

Призначення:
Малогабаритний прилад з набором змінних перетворювачів призначений для вимірювання твердості та тимчасового опору σв (межа міцності) конструкційних, вуглецевих та низьколегованих сталей, чавунів, нержавіючих та високолегованих сталей, кольорових металів. За принципом дії прилад реалізує метод ультразвукового контактного імпедансу (UCI-Ultrasonic Contact Impedance).

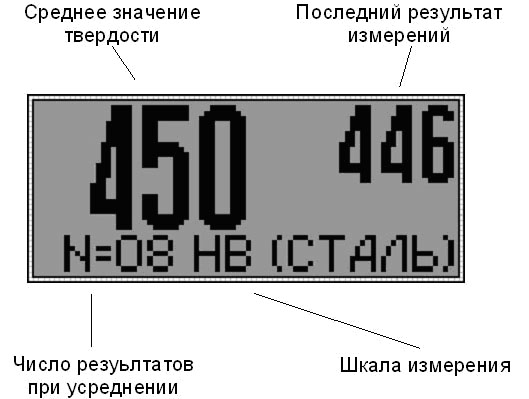

Подання інформації на індикаторі при вимірах із усередненням:

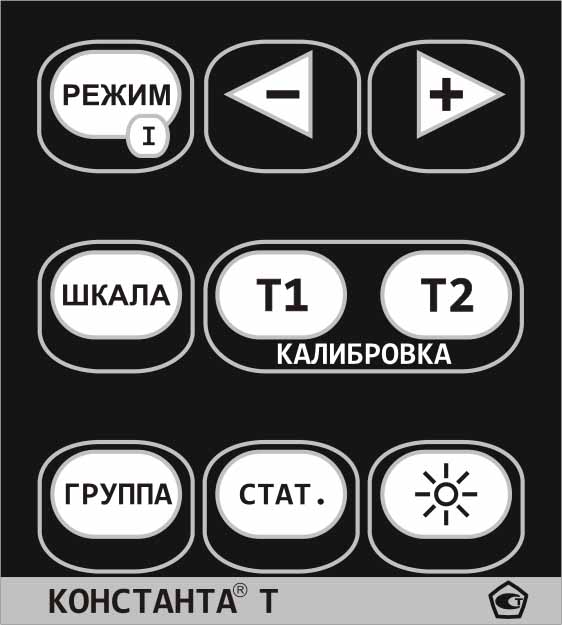

Клавіатура приладу, організована за принципом “Одна кнопка – одна функція”:

• Діапазон виміру твердості:
• • по Брінеллю, НВ: 95 … 450;
  • за Роквеллом, НRСе: 20 … 70;
  • за Віккерсом, HV: 230 … 940;
  • тимчасового опору (межі міцності), Мпа: 370… 1740
• Основна похибка виміру:
  • по Брінеллю, НВ, не більше
    • в діапазоні: (90 … 150) + / – 10;
    • у діапазоні: (150…300) +/- 15;
    • в діапазоні: (300 … 470) + / – 20;
  • за Роквеллом, НRСе, не більше: +/- 2;
  • по Віккерсу, HV, не більше
    • у діапазоні: (240…500) +/- 15;
    • у діапазоні: (500…800) +/- 20;
    • у діапазоні: (800…940) +/- 25
  • тимчасового опору (межі міцності), МПа: не більше +/- 100
• Число фіксованих груп матеріалів у пам’яті перетворювача
  • при поставці (на вимогу замовника): до 9
• Число вимірів для обчислення середнього: до 99
• Число індивідуальних калібрувань, що запам’ятовуються, на кожну шкалу твердості: до 5
• Число осередків пам’яті результатів виміру (з можливістю розбивки на 99 груп): до 10000
• Живлення: дві батареї ААА
• Час безперервної роботи від батареї типу Alkaline, година: до 300
• Габаритні розміри, мм: 120х60х25;
• Маса приладу кг: 0,15.

• оперативність та висока локальність при вимірах;
• до дев’яти фіксованих груп матеріалів у пам’яті перетворювача при постачанні (на вимогу замовника);
• велика кількість змінних перетворювачів та оснасток для контролю виробів різноманітного призначення – від великогабаритних до малорозмірних складнопрофільних;
• малий вплив товщини та маси виробу на результати вимірювання;
• матричний індикатор з дружнім інтерфейсом та розширена клавіатура (побудова за принципом одна кнопка – одна функція), що забезпечують простоту роботи з приладом;
• виведення на індикатор при вимірі середнього та одиничного (останнього) результатів виміру одночасно;
• можливість оперативного перегляду статистики у процесі змін із усередненням та за групами, записаними на згадку про прилад;
• можливість проведення допускового контролю;
• підсвічування індикатора під час роботи в затінених умовах;
• можливість запам’ятовування калібрувань у пам’яті перетворювача та результатів вимірювань у пам’яті приладу з подальшою передачею в IBM PC за допомогою USB 2.0 для зберігання,
• статистичної обробки та документування з використанням програми «CONSTANTA – DATA – твердість».

• виведення на індикатор при вимірі середнього та одиничного (останнього) результатів виміру;
• можливість завдання верхнього та нижнього бракувальних допусків під час проведення контролю;
• можливість виведення на індикатор статистики (середнє, мінімальне та максимальне значення) при вимірюванні із усередненням та за групами, записаними в пам’ять приладу;
• можливість зняття та запису в пам’ять перетворювача нових градуювальних характеристик користувачем за необхідності;
• можливість передачі результатів вимірювань в IBM PC за допомогою USB 2.0 для зберігання, статистичної обробки та документування з використанням програми «CONSTANTA – DATA – твердість»;
• можливість дооснащення новими перетворювачами без необхідності передачі приладу виробнику.

Прилад з перетворювачами (число та модифікація за вибором замовника), зарядний пристрій, акумулятори ААА -2 шт., паспорт, методика перевірки, диск з програмою зв’язку з IBM PC та обробки вимірювальної інформації «CONSTANTA-DATA-твердість», тара. Гарантійний термін експлуатації – 2 роки.

Перетворювач (датчик) УЗДТ-50N

• Опис:
  Універсальний стандартний перетворювач для вирішення більшості промислових завдань вимірювання твердості виробів (навантаження виміру 50Н). Перетворювач до твердоміра Константа Т
• Призначення:
  Вирішення більшості промислових завданьвимірювання твердості виробів.
• Технічні характеристики:
  Габаритні розміри, мм Ф26х130.
  Шорсткість виробу, Ra, мкм, при якій не потрібно додатково збільшувати кількість усереднень, 1,6
• Комплект постачання:
  Перетворювач у складі приладу Костянти Т.

Перетворювач (датчик) УЗДТ-10N

• Опис:
  Для контролю виробів з підвищеними вимогами до величини відбитка, деталей з поверхневим зміцненням та гальванічними покриттями (навантаження вимірювання 10Н). Перетворювач до твердоміра Константа К5У
• Призначення:
  Контролює вироби з підвищеними вимогами до величини відбитка, деталей з поверхневим зміцненням та гальванічними покриттями.
• Технічні характеристики:
  Габаритні розміри, мм, Ф26х130.Шорсткість виробу, Ra, мкм, при якій не потрібно додатково збільшувати кількість усереднень, 0,8
• Комплект постачання:
  Перетворювач у складі приладу Костянти Т.

Перетворювач (датчик) УЗДТ-100N

• Опис:
  Для контролю виробів з погано підготовленою поверхнею. Найменший вплив шорсткості та інших параметрів поверхні об’єкта виміру (навантаження виміру 100Н). Перетворювач до твердоміра Константа К5У
• Призначення:
  Контролює вироби з погано підготовленою поверхнею.
• Технічні характеристики:
  Габаритні розміри, мм, Ф26х130.Шорсткість виробу, Ra, мкм, при якій не потрібно додатково збільшувати кількість усереднень, 3,2
• Комплект постачання:
  Перетворювач у складі приладу КонстантаТ.
